二次元エンジンを搭載したテンキー付二次元コードデータコレクタBW-230は、データ収集機能にテンキー入力およびBluetooth通信機能を標準搭載しました。標準アプリケーション搭載によりハンディターミナルに近い使い方で低コストで操作性を向上しました！
さらに、Bluetooth HID通信のサポートでBW-230をBluetooth キーボードとしてQRコード、バーコードのスキャン入力さらにテンキーパッドから英数値入力として活用可能。作業性をアップして作業員への負担を軽減することでコスト削減のお手伝いをします。

BW-230ソリューション

棚卸に特化した「棚卸パック」が登場！

BW-230でも「棚卸」に特化した業務パッケージ「BW-220棚卸パック（詳細はここをクリック）」を共通で利用可能です。
棚卸パックの構成は、
１．BW-230本体

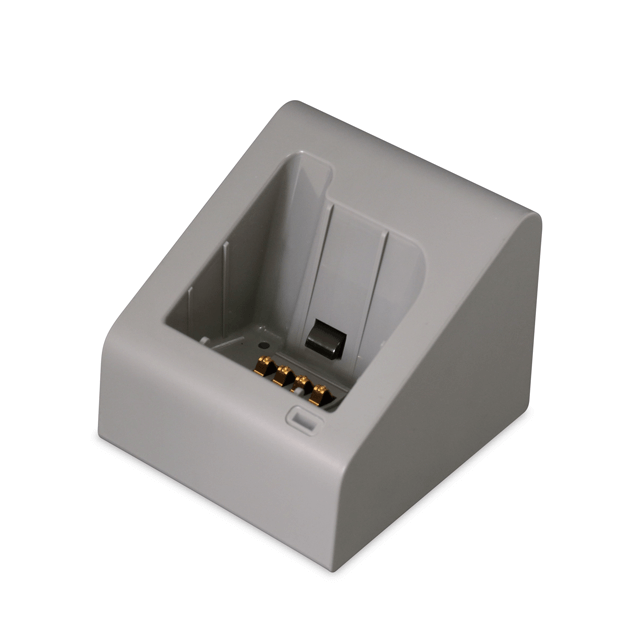

２．シングルクレードル　BW-220-1C
３．ファイル転送ソフト　AiSync
４．棚卸ソフト（Excelバージョン：Excel2007以上が別途必要）

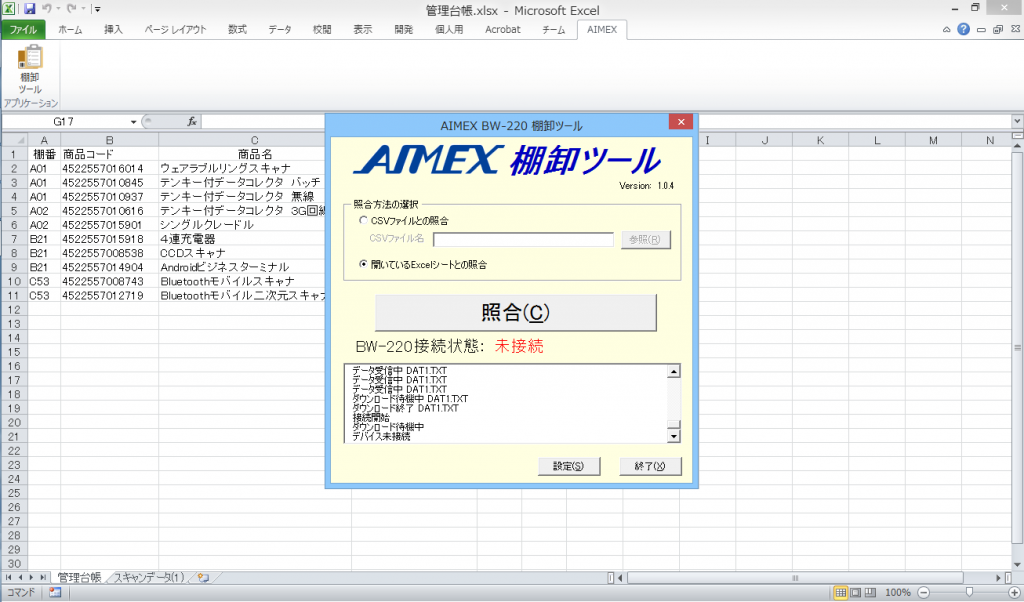

棚番と商品コードと数量入力のシンプルな作業でマスタデータとパソコン上のExcelシートで照合を行います。
Excelベースの棚卸ソフトは、CSVファイルを直接指定して照合まで自動で行うことも可能です。

詳しくは、BW-220棚卸パック（BW-220CB-ICSET）紹介ページをご覧ください。

二次元コードとバーコード照合に対応した「照合パック」が登場！

BW-230ラインアップに、「二次元コード／バーコード　照合」に特化した業務パッケージ「BW-220照合パック（詳細はここをクリック)」を共通で利用可能です。
さまざまな用途で活用できるBW-230においても、特にニーズの高い「照合（ポカヨケ）」をすぐに始められるよう、「1:1照合」「1:n照合」のメニューファイルをプリインストールして、充電用クレードルとセットにしたパッケージです。
パソコンや端末へのソフトウェアのインストール作業や設定作業が不要で、届いたその日から、すぐに業務でお使いいただけます。
入出荷時の「ポカヨケ」「異品混入チェック」「ピッキングリストとの突合せ」など、さまざまな業務の照合で活用できます。
複数のマスタデータとスキャンデータを照合する「N対N照合」もオプションで可能です。詳細については営業員へお問い合わせください。

詳しくは、BW-220照合パック（BW-220-CKSET）紹介ページをご覧ください。

簡易アプリ設定ツール AiBuilder【無償提供】

「AiBuilder」は、パソコン上の画面で作業メニューを選択して各項目にチェックを入れるだけで簡単にアプリケーションを作成できるツールです。従来品のBW-220シリーズと共通で使用可能です。ただし、BW-230用AiBuilderで作成したメニュー設定ファイルを従来品のAiBuilderで使用することはできません。（上位互換）
BW-230本体には、入荷・出荷・棚卸・照合等の「すぐに使えるアプリケーション」が標準搭載されており、「AiBuilder」でお客様の仕様に合わせて容易に変更することが可能です。

AiBuilderを利用して

棚卸
入出荷実績収集
配達確認
ルートセールス端末
在庫管理
市場調査
見回り点検
異品混入チェック（バーコード照合）
工程管理

などのアプリケーションを容易に作成できますので、様々な運用にBW-230をご活用いただけます。

詳細について 活用事例集ページ でも紹介しています。

AiBuilder概要図

「AiBuilder」の概要を説明した資料のご用意がありますので、弊社営業へお問い合わせください。

活用事例

ファイル転送ソフト【有償オプション】

ファイル転送ソフト「AiSync」は、BW-220/BW-230シリーズとパソコンとの間で、USB／Bluetooth SPP経由でファイルの送受信を制御するソフトウェアです。

「受信」：蓄積データ
→設定したフォルダへBW-220/BW-230の蓄積データを保存
「送信」：プログラム、AiBuilder設定、マスタ、リスト等
→ファイルを指定してBW-220/BW-230へ送信

OCX機能により、パソコン側のアプリと連動し、データベースへ直接実績データを取り込むことや、アプリからマスタデータを送信することも可能です。

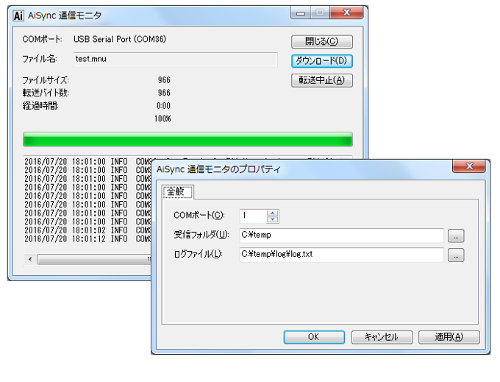

ファイル転送ソフトAiSync画面イメージ

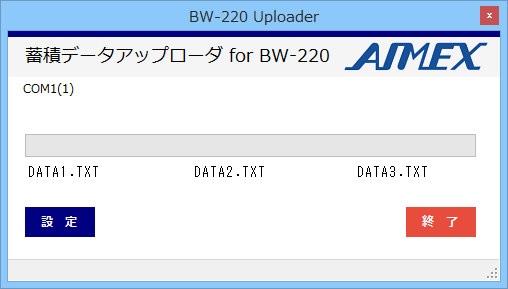

ファイル受信専用ソフト「BW-220Uploader」は、BW-220/BW-230シリーズとパソコンとの間で、USB/Bluetooth SPP経由でファイルを受信専用ソフトウェアです。　BW-220/BW-230本体に蓄積したデータをパソコンで受信する専用ソフトウェアです。

標準の「AiSync」との違いは、
１．受信（アップロード）専用です。
※メニュー設定ファイルやマスタデータなどのダウンロードはできません。
２．任意の名前でファイルを保存できます。
３．任意の名前のファイルの最終行に蓄積データを追記保存します。
４．Excelシートへ蓄積データを直接入力できるExcelアドインソフトが付属します。
※Excelアドインソフトには、Excelソフトは含まれません。
以上の４点が異なります。
※同じCOMポートを使用しますのでAiSync、BW-220Uploader、Excelアドインソフトの同時使用はできません。同時起動するとエラーになります。

型式		BW-230
CPU		32bit RISC CPU
メモリ	FROM	16MB / ファイル領域 12MB
メモリ	RAM	4MB / ファイル領域 2.5MB
スキャナ部	読取方式	イメージセンサ
	分解能	一次元：0.127mm 二次元：0.169mm
	PCS	0.2以上
	読取深度	60mm ～ 350mm　（JAN 0.33mm） 30mm～170mm(QR 0.381mm)
	読取コード　バーコード：	JAN13/JAN8/EAN13/EAN8/UPC-A/UPC-E,ITF(Interleaved 2of5),NW-7(Codabar), Code39,Code93,Code128,GS1 DataBar,GS1-128
	二次元コード：	QR,Micro QR, DataMatrix, PDF417
LCD表示部	方式	モノクロLCD（バックライト付）
	ドット数	96×64ドット
	表示文字数	16行×5行（ANK）、8行×5行（漢字）
キー数		テンキー、SCANキー、F1～F3キー、上下キー、C,ENT,PW：全20キー
表示LED		赤／緑／橙　（３色表示）
ブザー		音階、ボリューム可変
バイブレータ		あり
時計		年月日時分秒／うるう年補正付
寸法		125×44×25mm
重量		112g （バッテリを含む）
電源		リチウムイオン 3.7V 1250mAh
連続動作時間		12時間（20 秒に1 回読み取り、ファイル保存、バックライトON）
本体充電機能		クレードル充電
USB		USB 2.0、Full-speed、CDCクラス（クレードル経由）
Bluetooth	通信規格	Bluetooth Ver3.0 + EDR(Class2)
	プロファイル	SPP,HID
	通信距離	約10m
環境性能	使用温度	-10℃～40℃
	保存温度	-20℃～60℃
	使用湿度	20%～85%（結露無きこと）
	保存湿度	20%～85%（結露無きこと）
	耐落下	1.2m高さからコンクリートに6面各5回計30回落下
	防塵／防滴	IP54

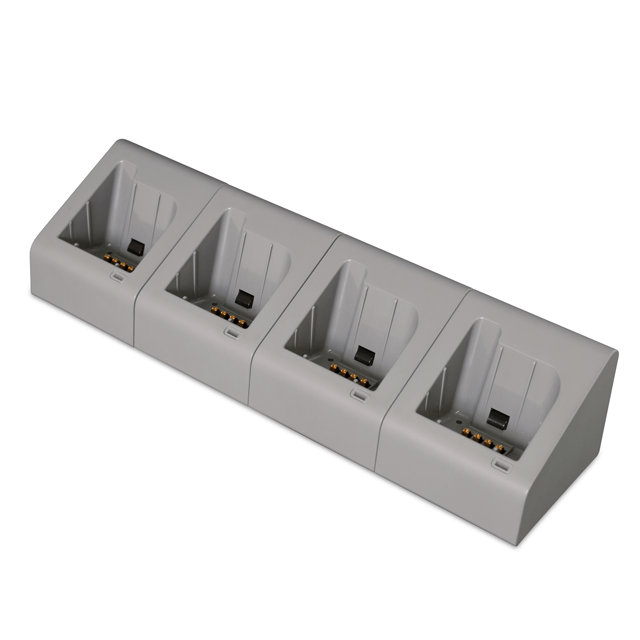

オプション	クレードル	シングル充電クレードル（BW-220-1C)／４連充電クレードル（BW-220-4C)
	通信ツール	ファイル転送：AiSync（アイシンク）／ファイルアップローダ：BW-220Uploader（アップローダ）
	ソリューション	照合パック：BW-230-CKSET／棚卸パック：BW-230-ICSET
